隔膜壓力表概述： ?隔膜壓力表是由一個不同類型的通用壓力表與一個具有特定要求的由連接體和隔膜隔離體組成的隔離器配接而成的。通過這種配接，使一般通用型的波登管壓力表，增加了測量腐蝕性強、溫度高、粘度大或含有固態浮游物、易凝固介質壓力的性能，隔膜壓力表廣泛應用于石工、化工、氯堿、化纖、制藥、鋼鐵、食品等行業生產過程中，測量各種流體介質的壓力。 1/結構原理隔離膜片在被測介質壓力P的作用下產生變形，壓縮內部充填的工作液形成一個相當于P的壓力P’,經工作液的傳導，使壓力儀表中的彈性元件自由端產生相應的變形，并按與之相配接的類別壓力儀表工作原理顯示出被測的壓力值。 隔膜材料：0Cr7Ni12Mo2Ti（316L）；蒙乃爾合金（Cu30Ni70）；哈氏合金（H276C）；鉭（Ta）及氟塑料（F4）。 法蘭材料：不銹鋼0Cr17Ni12Mo2（316）；不銹鋼襯氟塑料（316+F4）。 密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。 2/法蘭的選擇：國內實際使用情況及常用法蘭系列標準。供用戶選用，也可接受其它規格特殊訂貨。
3/ 型號及規格
型 號 | 規 格 代 碼 | 說 明 | | YT- |
| 隔膜壓力表（彈簧管） | | 功能 | P | 帶隔離器（與隔離體配合選型） | | Z | 電阻 | | F | 防腐 | | N | 耐震 | | X | 電接點 | | XC | 磁助電接點 | | 注:多個功能代碼可并列表示,如:YTPN表示隔膜耐震壓力表 | | 公稱直徑 | 60 | Φ60mm | | 100 | Φ100mm | | 150 | Φ150mm | | 安裝型式 |
| 徑向直接安裝（無代碼） | | T | 徑向凸裝 | | TQ | 徑向帶前邊嵌裝 | | 隔離器連接體型式 |
| 直接連接（無代碼） | | R1 | 高壓散熱器 | | R2 | 毛細散熱器 | | R3 | 高溫管 | | Y1 | 軟管 | | C | 角型 | | 隔離器隔離體型式 (與功能選項P配合選用) |
| 螺紋接頭式（無代碼） | | F1 | 工字型法蘭 | | F2 | 敞開式法蘭 | | 特殊要求或材質 | /F4 | 襯聚四氟乙烯(F4) | | /F46 | 襯聚六氟丙烯(F46) |

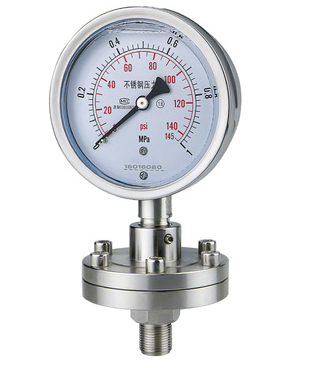

產品圖片：
7 訂貨須知 1）訂貨時需注明型號、名稱、測量范圍、連接尺寸、精度等級、材質； 2）如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。 |
