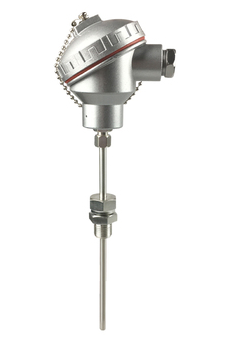

鎧裝熱電偶概述
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～1300℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度。
2主要技術指標
1）測量范圍及允差
|
類 別
|
鎧裝管材質
|
鎧裝管直徑
|
測溫范圍(℃)
|
等級
|
允差Δ(℃)
|
|
鉑銠10-鉑
分度號:S
|
GH3039
|
φ1.5、φ2、φ3
|
0～1000(1100)
|
|
±0.5%│t│
|
|
φ4、φ5、φ6、φ8
|
0～1100(1200)
|
±0.4%│t│
|
|
鎳鉻-鎳硅
分度號:K
|
GH3030
|
φ1.5、φ2
|
0～800(900)
|
Ⅰ
Ⅱ
Ⅲ
|
±1.5或±0.40%│t│
±1.5或±0.75%│t│
±1.5或±1.50%│t│
|
|
φ3、φ4、φ5
|
0～900(1000)
|
|
φ6、φ8
|
0～1000(1100)
|
|
1Cr18Ni9Ti
|
φ1.5、φ2
|
0～600(700)
|
|
φ3、φ4、φ5、
φ6、φ8
|
0～800(900)
|
|
鎳鉻-銅鎳
分度號:E
|
1Cr18Ni9Ti
|
φ1.5、φ2
|
0～400(500)
|
Ⅰ
Ⅱ
Ⅲ
|
±1.5或±0.40%│t│
±1.5或±0.75%│t│
±1.5或±1.50%│t│
|
|
φ3、φ4、φ5
|
0～600(700)
|
|
φ6、φ8
|
0～700（800）
|
注：（1）“t”為感溫組件的實測溫度,允差偏差值或絕對溫度計算值，二者之中取大者；
（2）括號內的溫度值為短期使用值。
2）常溫絕緣電阻
當周圍空氣溫度為15℃～35℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間或偶絲之間的絕緣電阻值應符合下表的規定；
3）公稱壓力
在室溫情況下保護管不破裂所能承受有靜態外壓。實際上，容許工作壓力不僅與保護管材質、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的種類、濃度、流速有關；
4）熱響應時間
在溫度出現階躍變化時，傳感器的輸出變化相當于該階段躍變化的50%，所需要的時間稱為熱響應時間，用τ0.5s表示；
5)最小置入深度
熱電偶應不小于其保護管外徑的8～10倍，熱電阻應不小于其保護管外徑的15倍+感溫元件長度。但部分產品為適應安裝條件的限制，長度不符合本項要求，測量精度相應受到影響。但對絕大多數檢測工藝溫度是無影響的；
6） 電氣接口：M20×1.5，或按用戶要求；
7） 防護等級：IP65。
3型號及規格
|
型 號
|
規 格 代 碼
|
說 明
|
|
|
|
|
|
WR
|
|
熱電偶
|
|
熱電偶材質
|
P
|
鉑銠10-鉑
|
|
N
|
鎳鉻-鎳硅
|
|
E
|
鎳鉻-銅鎳
|
|
元件形式
|
K
|
鎧裝
|
|
芯數
|
/
|
單支（無代碼）
|
|
2
|
雙支
|
|
3
|
3點
|
|
4
|
4點
|
|
5
|
5點
|
|
6
|
6點
|
|
安裝固定形式
|
1
|
無固定裝置式
|
|
2
|
固定卡套螺紋
|
|
3
|
可動卡套螺紋
|
|
4
|
固定卡套法蘭
|
|
5
|
可動卡套法蘭
|
|
6
|
直形管接頭式
|
|
7
|
加強管固定法蘭
|
|
接線盒形式
|
0
|
無接線盒
|
|
3
|
防水式
|
|
3D
|
多點防水式
|
|
4
|
隔爆式（dⅡBT4）
|
|
4D
|
多點隔爆式（dⅡBT4）
|
|
6
|
插座式
|
|
8
|
小接線盒式
|
|
9
|
帶補償導線
|
|
鎧裝外徑
|
3
|
φ3mm
|
|
4
|
φ4mm
|
|
5
|
φ5mm
|
|
6
|
φ6mm
|
|
8
|
φ8mm
|
|
工作端形式
|
1
|
絕緣式
|
|
2
|
接殼式
|
|
附加
|
-TH
|
帶套管（見附錄3）
|
|
|
|
|
|
|
|
|
|
|
|
|
