電站熱電偶概述?： |
| 電站熱電偶適用于國內30萬、60萬千瓦等發電機組及輔機的測溫需要，產品安全可替
|
| 具有防震、耐壓、使用壽命長，維修方便，保護管是采用深盲孔技術加工而成，端部不用焊接，提高
|
|
了保護管的強度和使用壽命，鎧裝熱電偶采用彈簧壓著式結構，在運行中保護管與鎧裝熱電偶/熱電阻測量端
|
|
始終保持著良好的接觸，抗震動，減少熱響應時間，鎧裝熱電偶測量端采用絕緣形式，能防止電磁干憂。
|
|

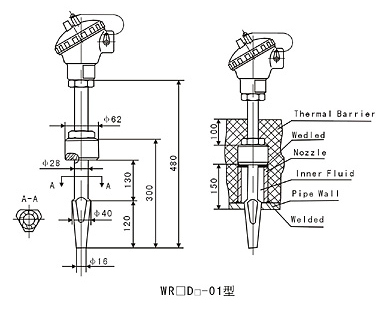

1、熱套式熱電偶
|
|
熱套式熱電偶主要用于測量鍋爐或管道的蒸汽溫度。為了抵御高溫、高壓和高流速的蒸汽沖擊，采用約為
|
|
100mm的置入深度，為了避免因置入深度不足帶來的測溫誤差，又采用帶三棱面的深盲孔整體加工保護管，筒
|
|
形熱套與主設備組合焊接方法，利用三棱面和熱套內孔之間的間隙，使熱套內充滿高溫介質，有效地增加了置
|
|
入深度。
|
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速 m/s
|
|
WRND-01
|
K
|
0-600
|
≤29.4
|
≤100
|
|
WRND2-01
|
|
WRED-01
|
E
|
|
WRED2-01
|
|
|
/2、煙道風道熱電偶
|
|
煙道、風道熱電偶主要用于電站排煙溫度測量。它的特點是采用較粗的保護管和大
|
|
直徑聯接螺紋，以提高抗煙氣沖刷和排煙機震動的能力，其測量端采用縮徑式，以減
|
|
小熱響應時間。
|
|
型 號
|
分度號
|
測量溫度℃
|
公稱壓力MPa
|
流速 m/s
|
保護管材料
|
|
WRND-12
|
K
|
0-800
|
≤9.8
|
≤100
|
1Cr18Ni9Ti
|
|
WRND2-12
|
|
WRED-12
|
E
|
|
WRED2-12
|
|
|
高溫高壓熱電偶
|
|
高溫、高壓熱電偶其保護管采用焊接的方法與主設備聯接、固定、密封。主要用來測量電廠管路的高溫、
|
|
高壓蒸汽或水溫。
|
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力MPa
|
流速 m/s
|
保護管材料
|
插入深度mm
|
|
WRND-13
WRND2-13
|
K
|
0-600
|
≤29.4
|
≤100
|
0Cr18Ni12
Mo2Ti
不銹鋼
|
100
150
200
250
300
400
450
500
|
|
WRED-13
WRED2-13
|
E
|
|
WZPD-13
WZPD2-13
|
Pt100
|
0-500
|
|
|
/3、中溫中壓熱電偶
|
|
中溫中壓熱電偶、熱電阻其保護管采用焊接方式與主設備聯接、固定、密封。主要用來測量電廠管路蒸汽
|
|
或水溫。
|
|
型 號
|
分度號
|
測溫范圍
|
公稱壓力MPa
|
流速 m/s
|
總長度/插入深度mm
|
|
WRND-14
WRND2-14
|
K
|
0-500
|
≤15
|
≤30
|
230/50
280/100
330/150
380/200
430/250
480/300
|
|
WRED-14
WRED2-14
|
E
|
|
WZPD-14
WZPD2-14
|
Pt100
|
|
|

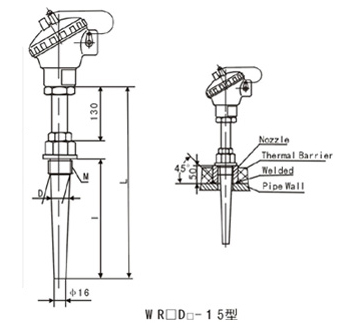

/4、低溫低壓熱電偶
|
|
低溫低壓熱電偶、熱電阻采用固定螺紋與主設備密封聯接，主要用來測量低溫和低
|
|
壓的蒸汽和水溫。
|
|
型號
|
分度號
|
測溫范圍
|
公稱壓力
|
流速m/S
|
螺紋連接
|
D
|
插入深度
|
|
WRND-15
WRND2-15
|
K
|
0-500
|
≤2MPa
|
≤9
|
M27×2
|
Ф23
|
50
100
150
200
250
300
350
400
450
500
|
|
R1"
|
Ф28
|
|
WRED-15
WRED2-15
|
E
|
|
(NPT1")
|
|
WZPD-15
WZPD2-15
|
Pt100
|
|
M27×2
|
|
|
|
|
/5、軸承熱電偶、阻
|
|
主要用于測量電站各種帶有軸承設備的軸承溫度，由于產品采用防震結構，使測量端緊貼被測軸承表面，
|
|
從而提高了溫度測量的準確度。
|
|
型 號
|
分度號
|
鎧裝直徑 mm
|
鏈接螺紋
|
插入深度 mm
|
|
WRND-31
WRND2-31
|
K
|
Ф5
Ф6
Ф8
|
M16×1.5
M20×1.5
M27×2
NPT1/4
NPT3/8
NPT1/2
|
100
150
200
250
300
400
500
600
|
|
WRED-31
WRED2-31
|
E
|
|
WZPD-31
WZPD2-31
|
Pt100
|
|
|
|
