玻璃轉子流量計（以下簡稱流量計）是用來測量非混濁液體、氣體等單相介質流量的儀表。該儀表具有結構簡單、維修和使用方便、價格便宜等優點。主要用于化工、石油、輕工、醫藥、化肥、化纖、電力、冶金、食品、制糖、燃料、造紙、環保及科研部門。

二．工作原理與結構

   儀表測量部分為一根垂直安裝的玻璃錐管和管內的浮子所組成。錐管的大端向上，浮子隨流量大小沿錐管軸線方向上下移動。當流體自下而上通過錐管時，由于流體的作用，浮子上下端面產生一差壓，浮子在此差壓作用下上升。當作用在浮子上的上升力與浮子所受的重力、浮力及粘性力三者的合力相等時，浮子便穩定在某一高度上。這時浮子在錐管中的高度與所通過的流量有對應關系。該高度就是流量大小的量度。

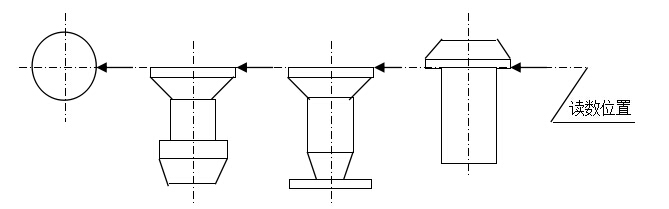

錐管上刻有流量刻度，流量計的讀數按圖一所示的讀數位置讀取流量示值。

               圖一  玻璃轉子流量計讀數位置

我公司生產的流量計的結構按口徑不同可分為表盤式、可換式和固定式三種。

表盤式結構如圖二所示，它適合于口徑為4、6、10mm的流量計。主要支撐件是支板 2和帶有針閥的下基座9及上基座3，針閥用于調節流經儀表的流量，流入、流出咀與管路用軟管聯接，支板上有兩個螺孔用來固定儀表。

    可換式結構如圖三所示，它適用于口徑為１５、２５、４０ｍｍ的流量計。帶法蘭基座１和內襯填料８通過兩支板６與錐管相連接，以壓緊蓋７加以密封，鑲有不銹鋼或塑料等制成的鑲套，耐腐蝕性，基座的兩法蘭與管路相連接，需將螺栓９（上下共８個）旋下，就能取出錐管，進行清洗或更換。

     固定式結構如圖四所示，它適用于口徑為５０、８０、１００mm的流量計。基本結構與可換式相類同，但內部不裝鑲套且錐管不能單獨拆卸。中間裝一導桿，測量大流量時，可以浮子依然能順著導桿上下平穩地滑動，也可保護錐管免遭損壞。

三、基本參數及性能指標

    １、執行標準

        執行標準為ZBY138-83《玻璃轉子流量計》。

    ２、使用環境條件

     （１）環境溫度:      -10～50℃；

     （２）相對溫度:      不超過95％；

     （３）流量計周圍不應有強腐蝕氣體。

    ３、正常工作條件

     （１）被測流體的流動為單相、無脈動的穩定流且充滿管道；

     （２）流量計的中心線與鉛垂線之間的夾角：

           ａ、1.0和1.5級的流量計不大于２°；

           ｂ、低于1.5級的流量計不大于５°；

     （３）被測流體的溫度為-20～60℃（普通型）和0～120℃（高溫型），*大工作壓力見附表一。

     （４）無機械震動。

    ４、精度等級

流量計的精度等級見表１

表１

    ５、公稱通徑、流量上限值，范圍度，公稱壓力見附表一

        附表一：  玻璃轉子流量計參數規格表
