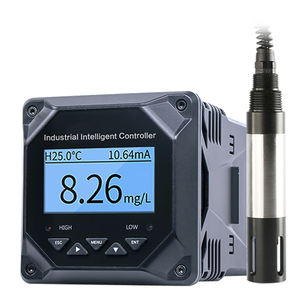

概述：DOG1001型工業溶氧儀（以下簡稱儀表）是帶微處理器的水質在線監測儀。用于工業水、生活水和污水處理，及養殖業等。對水溶液中的含氧量進行連續監測和控制。 儀表采用LCD液晶顯示屏；中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償，電極自動標定。 二結構特征和工作原理： 2.1結構特征： 整套測量系統主要由DOG1001型儀表（二次表）和溶氧電極（一次表）兩部分組成，溶氧電極接觸被測溶液，儀表顯示水溶液的含氧量和溫度及工作狀態。 2.2工作原理： 氧電極以鉑金（Pt）坐陰極，Ag/AgCl作陽極，電解液為0.1M氯化鉀（KCl），用硅橡膠滲透膜作透氣膜。測量時，在陽極和陰極間加上0.68V的極化電壓，氧通過滲透膜在陰極消耗，透過膜的氧量與水中溶解氧濃度成正比，因而電極間的擴散電流與水中溶解氧濃度成正比，儀表檢測此電流并經運算變換成氧濃度。同時熱敏電阻檢測溶液的溫度，并對氧濃度進行溫度補償。 電極上的電極反應為： ??????? 陰極（Pt）O2＋2H2O＋4e=4OH- ??????? 陽極（Ag）4Ag＋4Cl-=4AgCl＋4e 三技術參數： （1）測量范圍：溶解氧：0～25.00mg/L；溫 度：0～60℃； （2）測量誤差：溶解氧：± 0.2mg/LF?S；溫 度：±0.5℃ （3）自動溫度補償：0～60℃； （4）電極殘余信號：＜1‰； （5）響應時間（終值90%）：25℃時＜60S；35℃時＜30S； （6）穩定性：在常壓恒溫下，每星期漂移＜2%F?S； （7）信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；?0～5VDC或0～10VDC（需預定）； （8）兩組繼電器控制觸點：3A240VAC，6A28VDC或120VAC； （9）電源：220VAC±10%,50±1Hz，功率≤3W；24VDC，功率≤1W（需預定）；?? 12VDC，功率≤1W（需預定）； （10）外型尺寸：96×96×130mm； （11）安裝方式：盤裝（嵌入式）；開孔尺寸：91×91mm； （12）壁掛式：防水壁掛箱尺寸：300(高)*200（寬）*167（深）mm； （13）儀表重量：0.6kg； （14）工作環境：環境溫度：-10～60℃； 相對濕度：不大于90%；除地球磁場外周圍無強磁場干擾。 四 功能特性 采用單片微處理機完成溶解氧值測量、溫度測量和補償； 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作； 多參數同屏顯示：同時顯示溶解氧值、溫度值和工作狀態； 軟件設定輸出方式：軟件選擇0～10mA或4～20mA輸出； 測量范圍和報警上、下限自由設定；上、下限超限報警提示； 兩組繼電器控制，遲滯量控制范圍可調； RS485//RS232通訊接口與電腦連接。
|
